在土工膜现场施工中，应以目视方式、真空检测仪、充气检测仪检查所有现场的焊接质量为目的，所有焊接检验应在焊接完全冷却后进行，下面一起了解下土工膜焊缝检测有哪几种方法吧!

　　1)人工直接检查

　　在现场检查过程中，先用目视法进行土工膜焊缝检测，分为目视法看、摸、撕三个工序。

　　看：首先看是否有熔点和明显的焊接泄漏，焊接痕迹是否清晰，是否有明显的压痕，接缝处是否有褶皱，接缝是否均匀;

　　摸：用手触摸有无焊接泄漏;

　　撕：用力撕裂以检查焊缝焊接是否充分。 其中，在观看和触摸两个工序的过程中，在发现质量问题的位置用标记圈出“o”型标记，提醒下一个检查员注意加强检查。 撕裂检查要在焊接施工完成后，焊接温度冷却至环境温度后(焊接后约20~30分钟)进行。 以两人为检查小组，一人进行撕裂检查，一人填写检查记录，对所有土工膜焊接100%范围进行检查。 检查员用左右手分别夹持焊缝，然后盖上下宽的封头，用适当的力手工撕裂焊缝进行土工膜焊缝检测。 该力不仅要能检查焊接线的缺陷，也要避免撕裂焊接线，要求检查员及时总结经验。 发现有缺陷的焊接部位后，用记号笔做明显的“o”型标记，并做好相关记录，由维修人员对其进行维修，维修完毕并通过复检，在标记处画上“v”的记号。 如果只是撕裂检查有疑问的话，画“o”型标记时要在旁边画“? 也要求“”。 表示真空检查员需要重新检查。

　　2)真空检查

　　土工膜焊缝检测防渗层的所有三通接头、转换接头、破损和缺陷点的修补、撕裂检查有疑问的地方、漏焊和预焊处的修补后，以及长直焊的抽检需要用真空检测法检查质量。 直焊常规抽检率为每100m抽取2级目视质量不良部位，1级长度为lm。 如果都不合格的话，这个长直焊需要通过吹胀法检查。 真空检查由3到4人组成检查小组，负责真空泵、真空室的检查、记录，检查顺序如下。

　　将肥皂液测试对象土工膜范围内的焊接部分，将真空罩放置在潮湿的区域，确认真空罩周边被牢牢按压，启动真空泵，调节真空压力至0.05MPa以上。 保持30秒钟后，用检查窗检查焊接边缘肥皂泡的状况。 所有产生肥皂泡的区域都要做明显的标识，并做好检测记录，按照“修复土工膜缺陷”的要求处理。

　　3)通胀检查

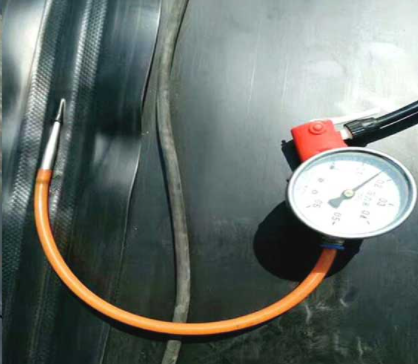

　　曝气检测主要是目视法和真空检测法难以发现的焊接缺陷部位，检查员对这些焊接有较大疑问时采用此种方法进行土工膜焊缝检测。 正常焊接检查应严格控制充气检查的使用，尽量不使用充气检查或不使用。 需要充气检查的部位要经过多项研究同意和监理批准才能实施。 空气充填检查应遵循以下步骤。测试缝长度约50m左右，测试前密封测试缝两端，热融焊后产生的双缝之间插入气针，将气泵加压至0.15MPa~0.2MPa，关闭吸气阀，5min后检查压力下降情况。

　　以上介绍的就是土工膜焊缝检测有哪几种方法，我公司业务涵盖土工膜焊缝检测、土工膜破损检测、防渗完整性检测、危废填埋检测、飞灰填埋检测、填埋场检测等，如需了解更多，可随时联系我们!
